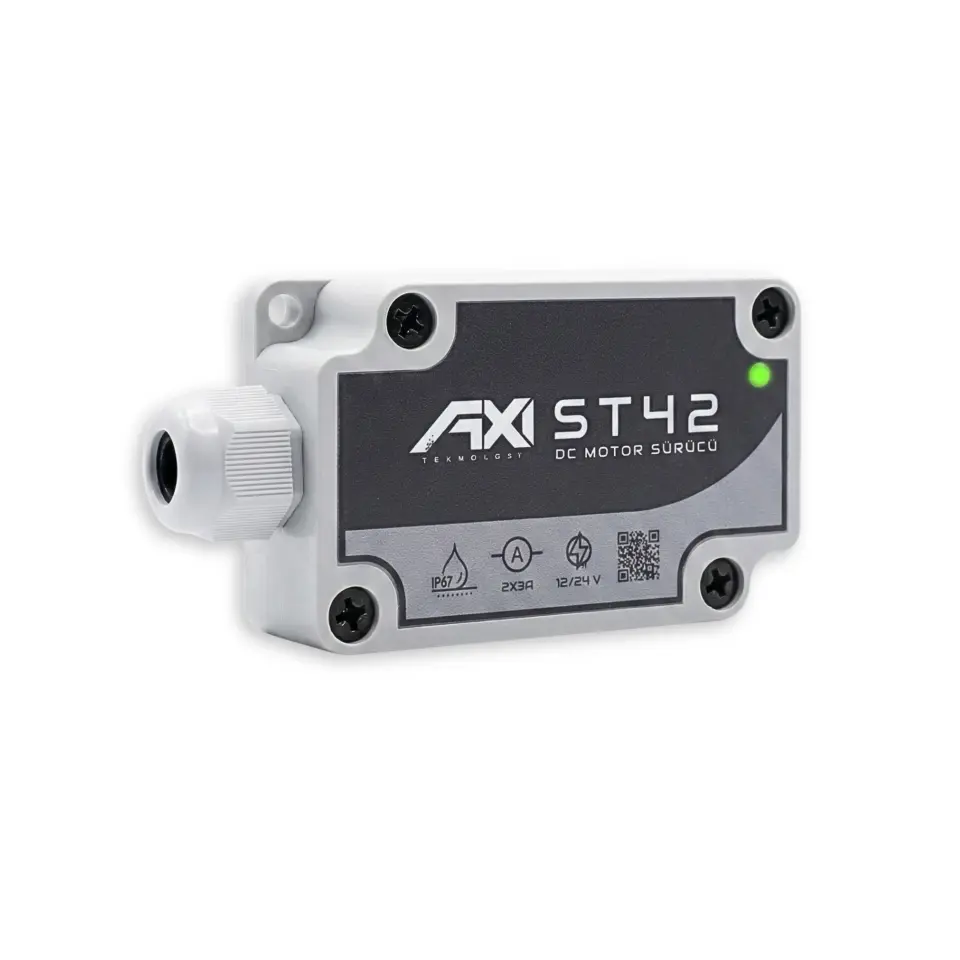

ST42, 12–24V DC motorlu sistemler için geliştirilmiş kompakt ve endüstriyel sınıf bir çift kanallı motor sürücü modülüdür. Kanal başına 4A (toplam 8A) kapasitesiyle iki DC motoru birbirinden bağımsız ileri–geri sürer; her kanalda hız, rampa ve akım limiti ayarlanabilir.
RF kumanda, manuel buton ve PLC ya da Arduino gibi pano içi kontrol sinyalleriyle uyumlu çalışır. İki motorlu mekanizmaları tek modülden yönettiği için ikinci bir sürücü, ek kablolama ve pano yeri gerekmez. Pano dostu boyutları sayesinde mevcut panellere kolayca entegre edilir.
Tek modülle iki motor. Kanal başına 4A ile iki DC motoru bağımsız sürün — hız, rampa ve akım limiti her kanal için ayrı ayarlanır. İki ayrı sürücü almanıza gerek yok.
Bir Bakışta ST42
Gerilim
12V / 24V DC
Kontrol
İleri – Geri / Aç – Kapa
Montaj
Pano içi – kompakt
Giriş
RF / Manuel / PLC
Ayarlar
Hız · rampa · akım limiti
Kanal
2 × bağımsız · 4A (8A)
Öne Çıkan Özellikler
Çift bağımsız kanal
Kanal başına 4A, toplam 8A. İki motor aynı anda ve birbirinden bağımsız yönetilir — çift aktüatörlü mekanizmalar için tek kart yeterli.
Çoklu kontrol girişi
RF alıcı, harici buton ve pano içi sinyal tetikleriyle birlikte çalışır. Projeye göre giriş kaynağı seçme esnekliği.
Pano dostu tasarım
Kompakt gövde, mevcut panellere müdahalesiz montaj imkânı sunar; raya veya plakaya sabitlemek kolaydır.
12V & 24V uyumlu
Tek modül ile hem 12V hem 24V DC sistemlerde çalışır — stok ve parça çeşitliliğini azaltır.
Hızlı entegrasyon
Açık terminal yapısı ve tahmin edilebilir giriş/çıkış haritası sayesinde tasarım ve test süresi kısa.
Hız, rampa ve akım limiti
Kademesiz hız ayarı, yumuşak kalkış–duruş rampası ve akım limiti standarttır; mekanik şoklar ve aşırı yük riski azalır.
Nasıl Çalışır?
1
Besleme bağlayın
12V veya 24V DC besleme uçlarını uygun sigortayla modüle verin.
2
Kontrolü seçin
RF alıcı, manuel buton veya PLC sinyalinden birini kontrol girişi olarak bağlayın.
3
Motorları bağlayın
Bir ya da iki DC motoru ayrı kanal çıkışlarına bağlayın, yön sırasını doğrulayın.
4
Test & teslim
İleri–geri hareketi test edin, panele sabitleyin, sisteme devredin.
Seri Karşılaştırması
| Model | Konum |
|---|---|
| ST42 | Çift kanal — 2 × 4A bağımsız, hız ve rampa ayarlı |
| KS250 | Orta sınıf — 15A sürekli / 45A pik, hız ayarı, dahili AntiSwitch |
| PT500 | Ağır hizmet — 30A sürekli / 40A pik, IP67, programlanabilir CPU |
Teknik Özellikler
| Model | ST42 |
| Çalışma gerilimi | 12V / 24V DC |
| Kanal sayısı | 2 bağımsız kanal — iki motor ayrı ayrı sürülür |
| Motor kontrol modu | İleri – Geri / Aç – Kapa · kademesiz hız ayarı |
| Kontrol girişleri | RF kumanda · manuel buton · PLC / Arduino tetiği |
| Akım kapasitesi | Kanal başına 4A — toplam 8A |
| Ayarlar | Hız · rampa (soft start/stop) · akım limiti |
| Montaj | Pano içi — kompakt gövde |
| Kullanım sınıfı | Endüstriyel DC motor otomasyonu |
| Bakım | Düşük — uzun ömürlü yapı, yağlama gerektirmez |
Kullanım Alanları
| Sektör | Kazanım |
|---|---|
| Otomatik kapı ve bariyerler | Açma/kapama motorlarında sade ve kararlı yön kontrolü. |
| Mini vinç ve kaldırma | Küçük ölçekli kaldırma mekanizmalarında ekonomik sürücü. |
| DC lineer aktüatörler | İleri–geri hareket odaklı kurulumlarda güvenilir tahrik. |
| Çift aktüatörlü sistemler | İki motorun ayrı ayrı sürülmesi gereken kurulumlarda tek kart çözüm. |
Set İçeriği
ST42 DC motor sürücü modülü
Terminal konnektörleri
Bağlantı şeması
Kısa kullanım kılavuzu
ST42 — AXI Teknoloji'nin DC motor sürücü serisinde iki motoru bağımsız süren çift kanallı model.
