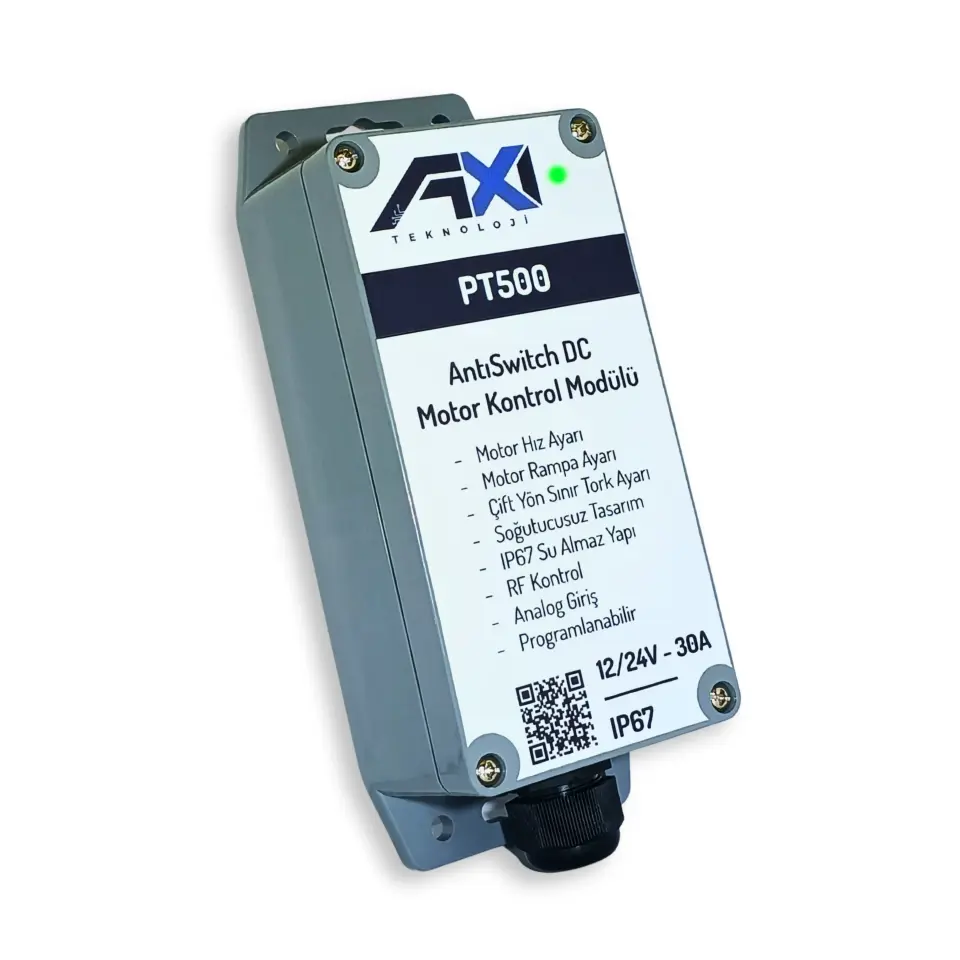

PT500 AntiSwitch, 12–24V DC motorlar için tasarlanmış 30A sürekli / 40A pik kapasiteli, IP67 su ve toz izolasyonlu ağır hizmet tipi akıllı motor kontrol modülüdür. AntiSwitch akım algılama teknolojisi sayesinde motor sonlanma noktalarını otomatik tespit eder ve her iki yönde bağımsız akım limitleri ile maksimum güvenlik sağlar.
RF kumanda desteği, rampa kontrolü, kullanıcıya göre programlanabilir CPU ve özelleştirilebilir analog + dijital giriş yapısı ile profesyonel endüstriyel projelere esnek çözüm sunar. Yüksek torklu uygulamalarda dahi kararlı ve güvenli çalışan referans modeldir.
Ağır hizmet, IP67, programlanabilir. Saha koşullarında 30A sürekli akımla çalışır; programlanabilir CPU ile projenize özel davranış tanımlayın.
Bir Bakışta PT500
Gerilim
12V – 24V DC
Akım
30A sürekli / 40A pik
Koruma
IP67 — su & toz
AntiSwitch
Çift yön bağımsız limit
CPU
Programlanabilir
Girişler
4× dijital + analog
Öne Çıkan Özellikler
AntiSwitch güvenli durdurma
Her yön için bağımsız akım limiti. Motor son noktaya dayandığında sistem otomatik durur.
30A sürekli akım
Ağır hizmet tipi DC motorları zorlanmadan sürer. 15 sn boyunca 40A pik tolerans.
IP67 tam izolasyon
Yağmur, toz, sıçrayan suya ve nemli saha koşullarına tam dayanıklı gövde.
Hız & rampa ayarı
Yüksek tork korumalı hassas hız kontrolü ve yumuşak kalkış/duruş (RMP) profilleri.
Programlanabilir CPU
Kullanıcı ihtiyacına göre özelleştirilebilir yazılım. Standart dışı senaryolar için esneklik.
RF kumanda uyumlu
Kablosuz uzaktan kontrol sinyalleri ile sorunsuz birlikte çalışma.
Nasıl Çalışır?
1
Bağlantılar
A, B, C, D dijital girişlerine kontrol sinyallerini, E'ye analog girişi bağlayın.
2
Akım limiti (A1/A2)
Her iki yön için AntiSwitch akım eşiğini potansiyometreden kalibre edin.
3
Hız & rampa
HIZ ve RMP potlarından motor profilini uygulamaya uyarlayın.
4
Sahaya alın
IP67 gövde — dış ortamda, zorlu şartlarda dahi güvenle kullanım.
Teknik Özellikler
| Model | PT500 AntiSwitch |
| Çalışma gerilimi | 12V – 24V DC |
| Akım kapasitesi | 30A sürekli — 40A maksimum (15 sn) |
| AntiSwitch | Her yön için bağımsız akım limitli otomatik durdurma |
| Koruma sınıfı | IP67 — suya ve toza tam dayanıklı |
| Dijital giriş | 4× (A, B, C, D — klemens terminali) |
| Analog giriş | E — özelleştirilebilir |
| Uzaktan kontrol | RF kumanda uyumlu |
| Hız kontrolü | Yüksek tork korumalı hassas hız (HIZ pot) |
| Rampa kontrolü | Yumuşak start / stop (RMP pot) |
| Yazılım | Kullanıcıya göre özelleştirilebilir CPU |
Potansiyometre Haritası
| POT | İşlev |
|---|---|
| A1 | AntiSwitch — saat yönü akım limit ayarı |
| A2 | AntiSwitch — saat yönünün tersi akım limit ayarı |
| HIZ | Motor hız ayarı |
| RMP | Motor rampa ayarı (yumuşak start/stop) |
Kullanım Alanları
| Sektör | Kazanım |
|---|---|
| Ağır hizmet DC motorlar | 30A sürekli kapasiteyle yüksek torklu aktüatörleri güvenle sürer. |
| Dış ortam saha otomasyonu | IP67 gövde sayesinde yağmur, toz ve nemli koşullarda sorunsuz çalışır. |
| Endüstriyel pano çözümleri | Programlanabilir CPU ile özel senaryo gereksinimlerine uyum. |
| Kaldırma & platform | Çift yön akım limitiyle mekanik emniyet ve uzun ömür. |
Set İçeriği
PT500 AntiSwitch kontrol modülü
Klemens terminalleri
Ayar potu etiket kiti
Bağlantı şeması
Kullanım kılavuzu
Tanıtım Videoları
PT500 — AXI Teknoloji'nin IP67 korumalı, AntiSwitch teknolojili ağır hizmet tipi DC motor kontrol modülü.
